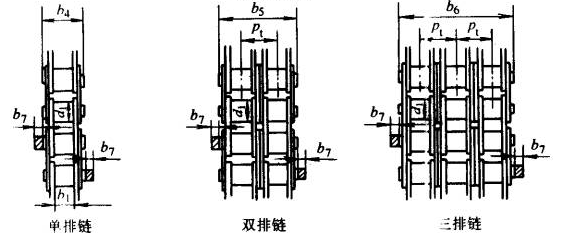

传动用短节距精密滚子链　GB1243-1997
链条名称	链条编号	节距	排距	滚子外径	内链节内宽	销轴直径	销轴长度			内链板高度	极限拉伸载荷			单排重量
							单排	双排	三排		单排	双排	三排
		p	pt	d1	b1	d2	b2	b3	b4	h1	Qmin	Qmin	Qmin	q
		mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	KN	kg/m
3/8	06B	9.525	10.24	6.35	5.72	3.82	13.5	23.8	34	8.26	8.82	17.64	26.46	0.4
1/2	08A	12.7	14.38	7.92	7.85	3.96	17.8	32.3	46.7	12.07	13.72	27.44	41.16	0.6
08B	08B	12.7	13.92	8.51	7.75	4.45	17	31	44.9	11.81	17.8	31.1	44.5	0.7
5/8	10A	15.875	18.11	10.16	9.4	5.08	21.8	39.9	57.9	15.09	21.8	43.6	65.4	1
5/8	10B	15.875	16.59	10.16	9.65	5.08	19.6	36.2	52.8	14.73	22.2	44.5	66.7	0.95
3/4	12A	19.05	22.78	11.91	12.57	5.94	26.9	49.8	72.6	18.08	31.1	62.3	93.4	1.5
3/4	12B	19.05	19.46	12.07	11.68	5.72	22.7	42.2	61.7	16.13	28.9	57.8	86.7	1.25
1	16A	25.4	29.29	15.88	15.75	7.92	33.5	62.7	91.7	24.13	55.6	111.2	166.8	2.6
1	16B	25.4	31.88	15.88	17.02	8.28	36.1	68	99.9	21.08	60	106	160	2.7
11/4	20A	31.75	35.76	19.05	18.9	9.53	41.1	77	113	30.18	86.7	174.5	260.2	3.8
11/4	20B	31.75	36.45	19.05	19.58	10.19	43.2	79	116	26.4	95	170	250	3.6
11/2	24A	38.1	45.44	22.23	25.22	11.1	50.8	96.3	141.7	36.2	124.6	249.1	373.7	5.6
11/2	24B	38.1	48.36	25.4	25.4	14.63	53.4	101	150	33.4	160	280	425	6.7
13/4	28A	44.45	48.87	25.4	25.22	12.7	54.9	103.6	152.4	42.24	169	338.1	507.1	7.5
13/4	28B	44.45	59.56	27.94	30.99	15.9	65.1	124	184	37	200	360	530	8.3
2	32A	50.8	58.55	28.58	31.55	14.27	65.5	124.2	182.9	48.26	222.4	444.8	667.2	10.1
2	32B	50.8	58.55	29.21	30.99	17.81	67.4	126	184	42.2	250	450	670	10.5
