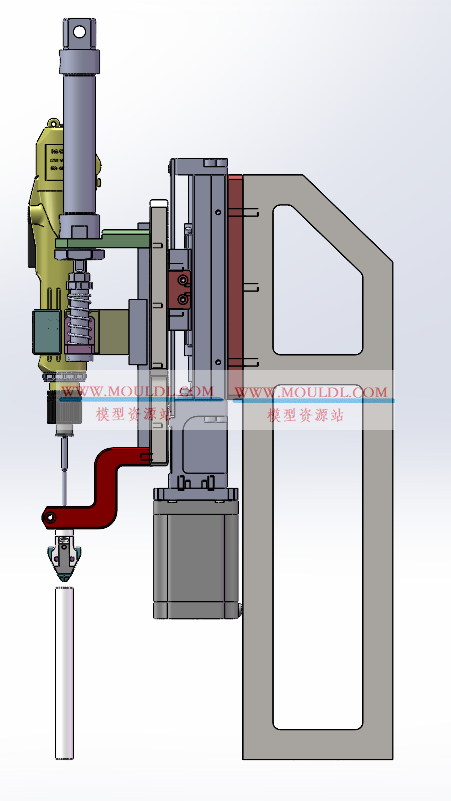

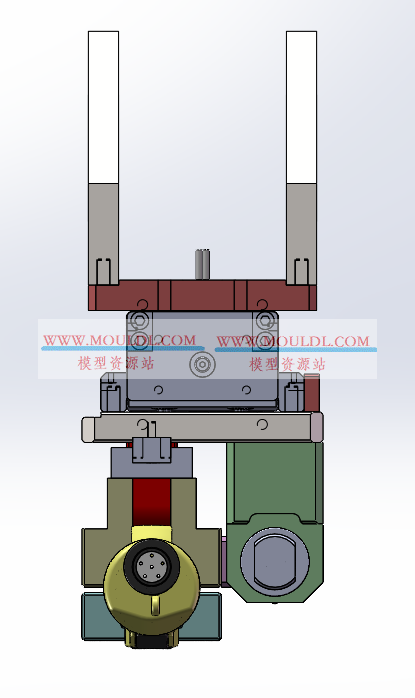

SL锁螺丝模组3D模型, 伺服电批锁付单元 CAD图纸下载（含浮高检测+快换接口）

提供SL锁螺丝模组完整3D模型（支持SolidWorks、STEP格式），为一款紧凑型单轴伺服锁付功能单元，适用于PCBA、连接器、传感器等精密部件的螺丝锁附。模组集成伺服电批、Z轴浮动滑台、压力/位移传感器（用于浮高与滑牙检测）、快换夹头及标准安装法兰（兼容40×40铝型材或定制底板），支持M0.8～M2.5螺丝，扭矩范围0.05～1.2N·m。结构模块化，可直接嵌入多工位设备、机械手末端或转盘式装配线。模型包含详细装配关系、运动限位及气电接口位置，可直接用于非标设备集成、维修替换或二次开发。

路径                                                        大小
--------------------------------------------- --------------
20_MA_Nut.sldprt                                      114 KB
20_MA_Nut1.sldprt                                     114 KB
20MA50_Body.sldprt                                    131 KB
20MA50_Rod.sldprt                                     111 KB
3200电批固定上块.sldprt                                     339 KB
3200电批固定下块.sldprt                                     219 KB
MA20x50_S__0__MA20x50-S-P (0).sldasm                  196 KB
Thumbs.db                                              10 KB
Z导轨.sldprt                                            103 KB
Z滑块.sldprt                                            106 KB
单批打螺丝1.sldasm                                           2 MB
电批（P1L-BSD-3200 32VDC 25W 1000r-min）.sldprt             3 MB
电批头.SLDPRT                                            491 KB
电批头组装.SLDASM                                          201 KB
电批支架.SLDPRT                                           553 KB
定位销.SLDPRT                                            346 KB
滑杆.sldprt                                             106 KB
滑块配件.sldprt                                            99 KB
夹块.SLDPRT                                             283 KB
镜向气缸固定板（单批）.sldprt                                     91 KB
连接块.sldprt                                            165 KB
批头固定块.sldprt                                          367 KB
气缸固定板（单批）.sldprt                                      158 KB
十字批刀-4x80转2x50.sldprt                                 109 KB
压缩弹簧（外径16.5内径13.5中径15弹簧丝直径1.5）.sldprt                   1 MB
