注塑机取料机械手（横走机-700W，双臂）3D模型, 双臂横走取出机 CAD图纸下载（含伺服驱动+ESD）

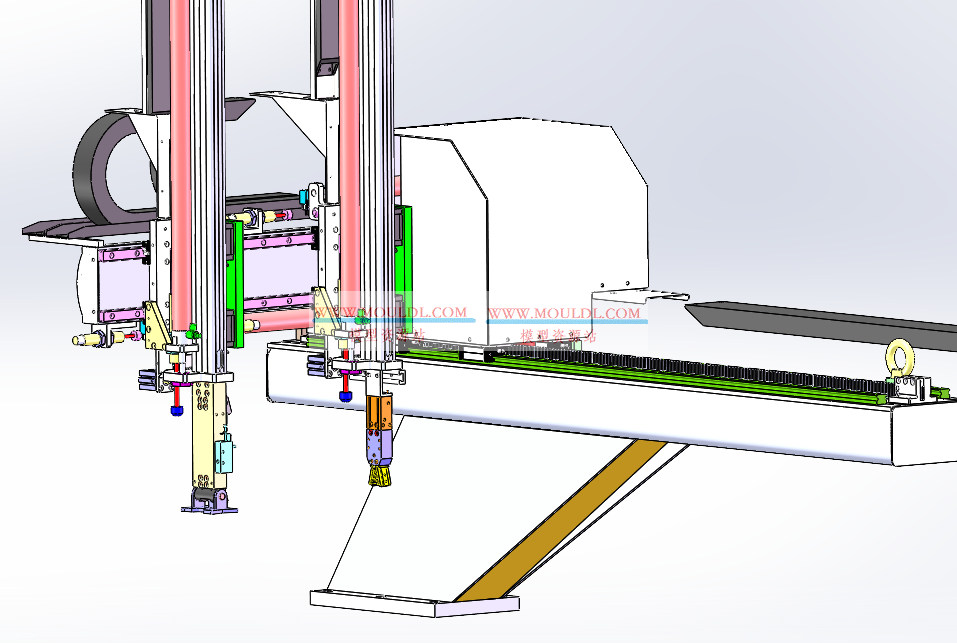

提供注塑机取料机械手（横走机-70 0W，双臂）完整3D模型（支持SolidWorks、STEP格式），专用于150T～400T中小型注塑机的双腔或多产品同步取件。设备采用横走式布局，集成：
水平横走行程700mm（双独立伸缩臂，单节或双截可选）
垂直升降行程300～500mm（每臂独立控制）
伺服电机驱动X/Z轴 + 同步带传动（重复定位精度±0.05mm）
双末端执行器（真空吸盘/夹爪，支持快换，可异步作业）
ESD防护模块（电子类产品适用）
安全限位开关与EUROMAP 12对接接口
适用于取出手机壳、连接器、小家电按钮、双色牙刷柄等产品，典型应用：一模两腔同步取件 或 主产品+水口分别取出。结构包含标准安装底座、线缆拖链系统及紧凑型电控箱布局。模型细节完整，含双臂传动机构、气路分配块、伺服电机安装位及典型运动干涉包络线，可直接用于方案评审、产线仿真或非标自动化二次开发。
