转盘式连接器插端子机3D模型, 多工位端子插入设备 CAD图纸下载（含送料+压入+检测）

模型参数详情介绍零件清单

文档格式	solidworks
产品编号	LY26020424
模型大小	18 M
软件版本	2016

点这下载

需要：10 积分

（本站解压密码为：www.mouldl.com）

模型简单介绍

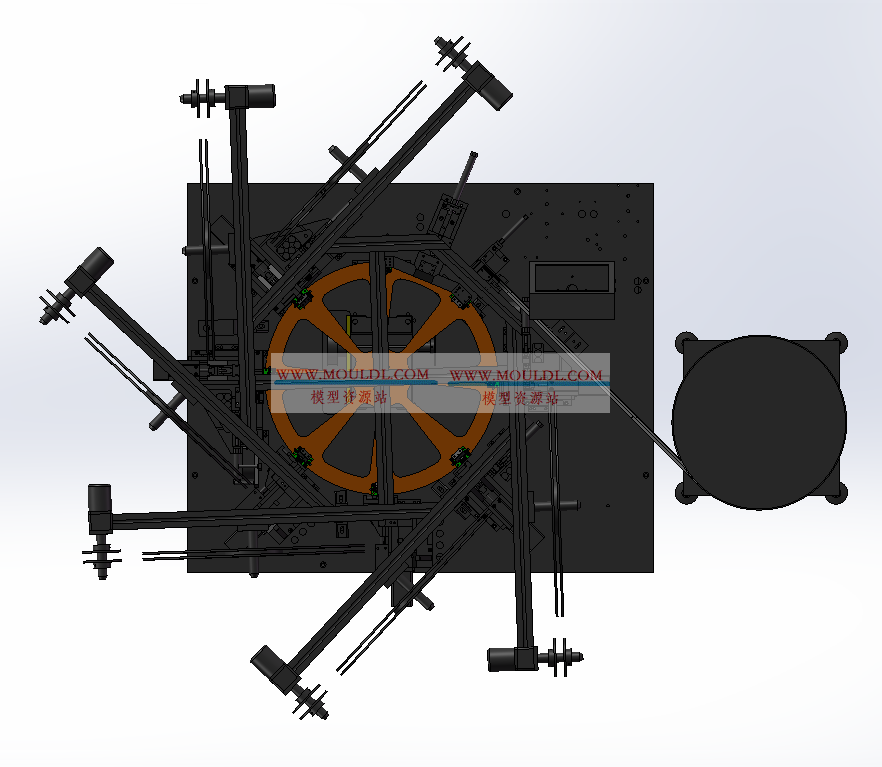

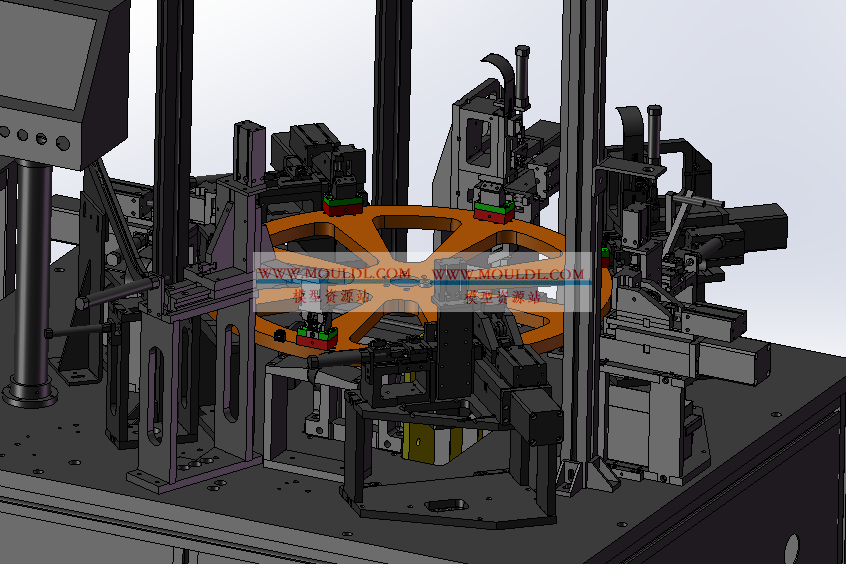

提供转盘式连接器插端子机完整3D模型（支持 SolidWorks、STEP 格式），适用于 JST、Molex、TE、AMP 等标准连接器的端子自动插入胶壳。设备采用 6～12 工位旋转工作台（凸轮分割器或伺服驱动），集成：
胶壳自动上料与精确定位（振动盘/直振 + 治具夹持）
端子卷带自动送料与切断机构（步进牵引，废料回收）
高精度伺服或气动压入单元（压力 50～300kgf 可调，带缓冲）
端子到位检测（位移传感器/光电开关，防空插、反插）
NG品自动剔除与良品收料（载带/料盒）
支持端子类型：单排/双排、直形/弯形，PIN 数：2～24Pin。典型节拍：40～120 次/分钟。结构包含紧凑机架、安全防护罩、ESD 工作台及急停回路。模型细节完整，含转盘分度机构、端子导向块、胶壳定位销、压入滑块及典型气电布局，可直接用于方案评审、产线仿真或非标自动化二次开发。
