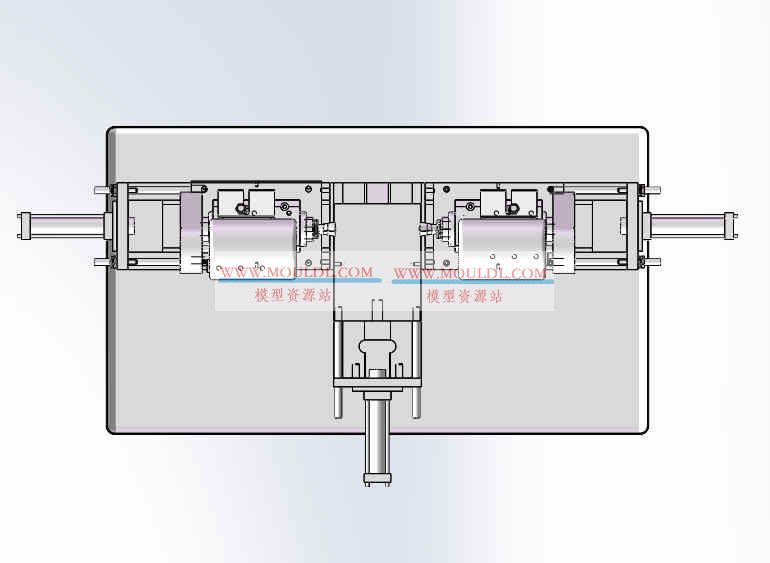

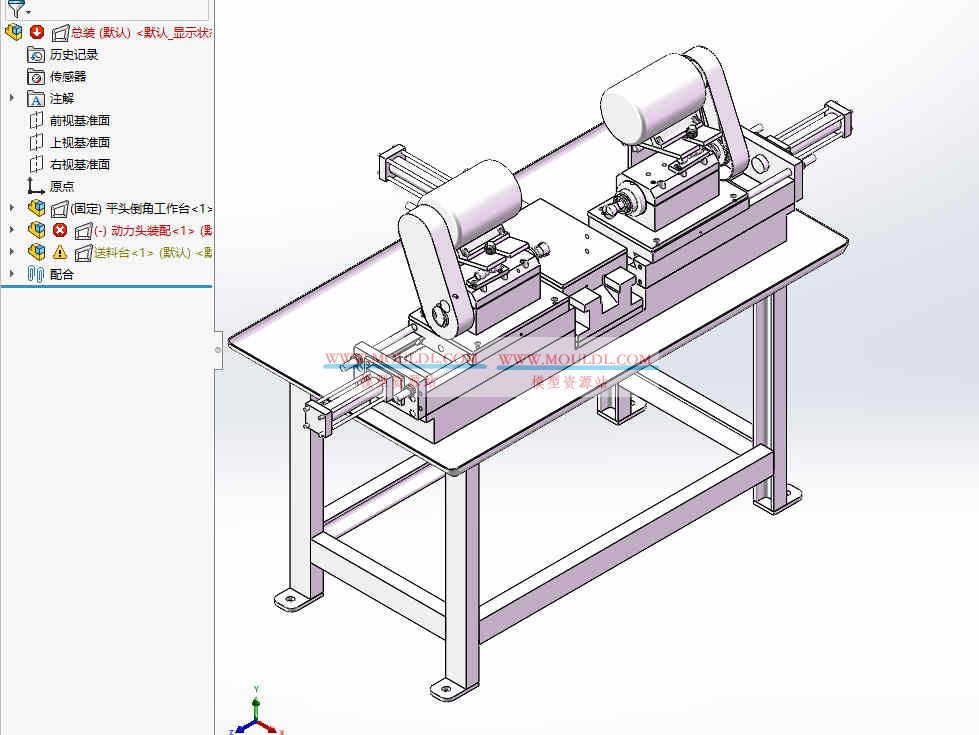

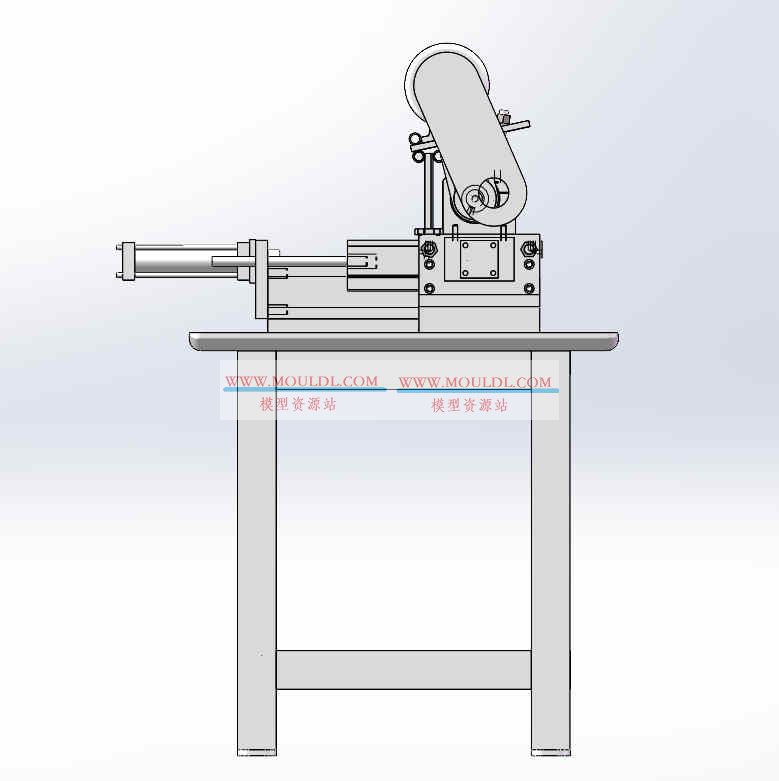

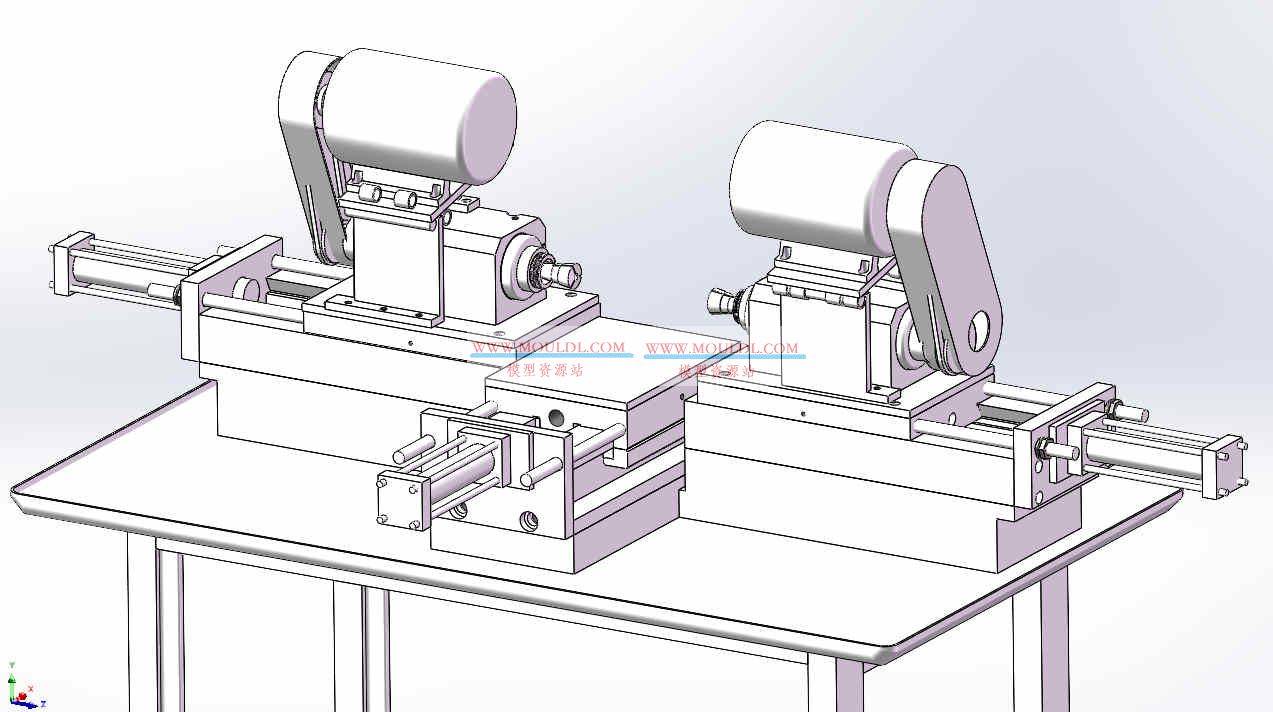

平头倒角机3D模型, 棒料/轴类自动平头倒角设备 CAD图纸下载

提供平头倒角机完整3D模型（SolidWorks/STEP格式），用于Φ3~50mm棒料、轴类或管件的全自动平头与内外倒角。集成伺服送料、双主轴对向加工（端面铣+45°倒角）、自动排屑及成品下料，节拍5~15秒/件，倒角尺寸0.5~3mm可调，表面粗糙度Ra≤3.2μm，适用于紧固件、电机转子轴、液压接头等大批量高效去毛刺与预装配处理。

路径                                                   大小
---------------------------------------- --------------
平头倒角机\动力头\0.75KW电机.SLDPRT                        330 KB
平头倒角机\动力头\弹簧夹.SLDPRT                             299 KB
平头倒角机\动力头\电机调节座.SLDPRT                           171 KB
平头倒角机\动力头\电机调节座1.SLDPRT                          158 KB
平头倒角机\动力头\电机座架1.SLDPRT                           252 KB
平头倒角机\动力头\电机座架2.SLDPRT                           188 KB
平头倒角机\动力头\动力头.SLDASM                               1 MB
平头倒角机\动力头\动力头侧板.SLDPRT                           227 KB
平头倒角机\动力头\动力头底板.SLDPRT                           162 KB
平头倒角机\动力头\动力头底板2.SLDPRT                          233 KB
平头倒角机\动力头\动力头夹板.SLDPRT                           334 KB
平头倒角机\动力头\动力头套.SLDPRT                            222 KB
平头倒角机\动力头\动力头轴.SLDPRT                              1 MB
平头倒角机\动力头\动力头轴盖.SLDPRT                           376 KB
平头倒角机\动力头\动力头轴盖2.SLDPRT                          268 KB
平头倒角机\动力头\动力头装配.SLDASM                             1 MB
平头倒角机\动力头\滑槽板.SLDDRW                             283 KB
平头倒角机\动力头\滑槽板.SLDPRT                             634 KB
平头倒角机\动力头\滑槽板调节.SLDPRT                           161 KB
平头倒角机\动力头\滑槽板调节1.SLDPRT                          174 KB
平头倒角机\动力头\滑槽座.SLDPRT                             311 KB
平头倒角机\动力头\拉力螺丝.SLDPRT                            126 KB
平头倒角机\动力头\三角皮带.SLDPRT                            146 KB
平头倒角机\动力头\三角皮带轮.SLDPRT                           209 KB
平头倒角机\动力头\三角皮带轮1.SLDPRT                          214 KB
平头倒角机\动力头\三角皮带罩.SLDPRT                           161 KB
平头倒角机\动力头\销轴.SLDPRT                              126 KB
平头倒角机\动力头\油缸 40x100 MAX700.SLDPRT                206 KB
平头倒角机\动力头\油缸座.SLDPRT                             136 KB
平头倒角机\动力头\总装.SLDASM                              205 KB
平头倒角机\工作台\槽钢64x40x422.SLDPRT                     138 KB
平头倒角机\工作台\槽钢64x40x660.SLDPRT                     132 KB
平头倒角机\工作台\槽钢64x40x920.SLDPRT                     138 KB
平头倒角机\工作台\底垫板.SLDPRT                             161 KB
平头倒角机\工作台\工作台面.SLDPRT                            216 KB
平头倒角机\工作台\平头倒角工作台.SLDASM                         296 KB
平头倒角机\送料机构\调节刀.SLDPRT                            116 KB
平头倒角机\送料机构\调节刀1.SLDPRT                           118 KB
平头倒角机\送料机构\滑动台.SLDPRT                            335 KB
平头倒角机\送料机构\滑动台2.SLDPRT                           489 KB
平头倒角机\送料机构\滑动台3.SLDPRT                           117 KB
平头倒角机\送料机构\滑动台垫板.SLDPRT                          140 KB
平头倒角机\送料机构\滑动台附件.SLDPRT                          157 KB
平头倒角机\送料机构\滑动台油缸座.SLDPRT                         227 KB
平头倒角机\送料机构\送料台.SLDASM                            277 KB
平头倒角机\送料机构\送料台.SLDDRW                            325 KB
平头倒角机\总装\滑轨.SLDPRT                               119 KB
平头倒角机\总装\总装.SLDASM                                 1 MB
